Portofoliu Proiecte realizate prin frezare CNC 3D in MDF

Descrierea proiectului

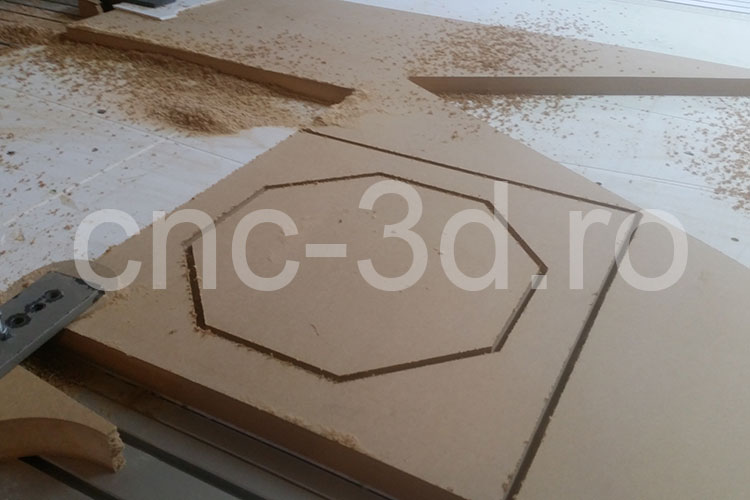

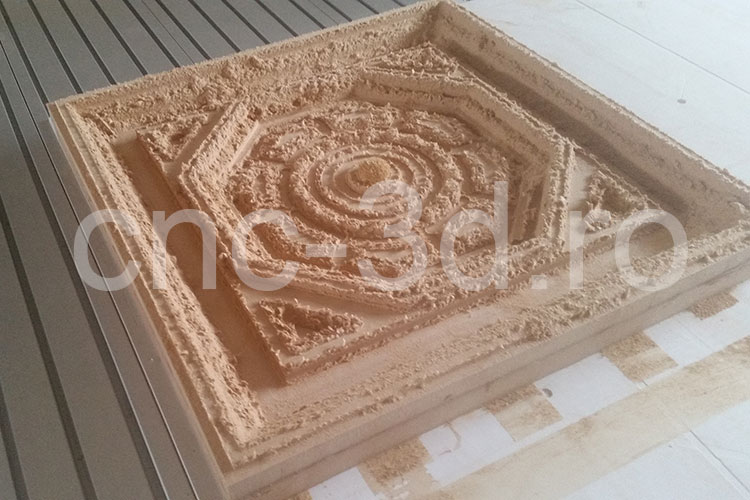

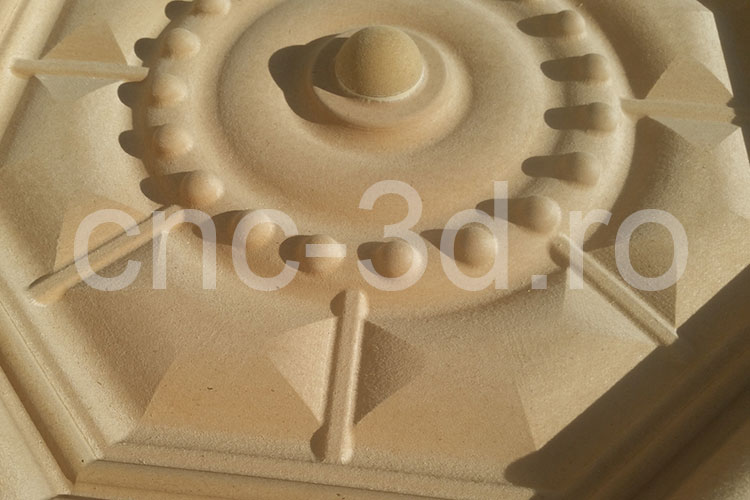

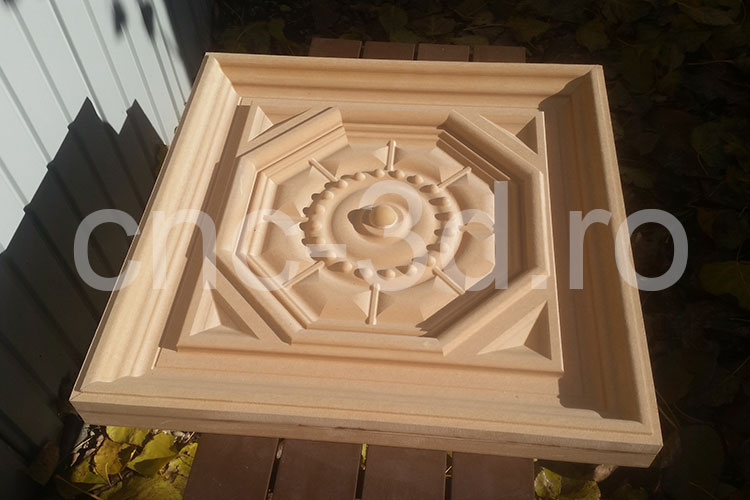

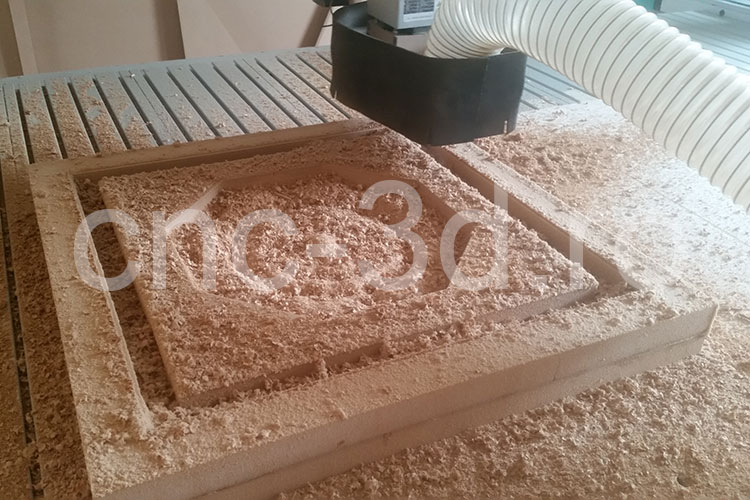

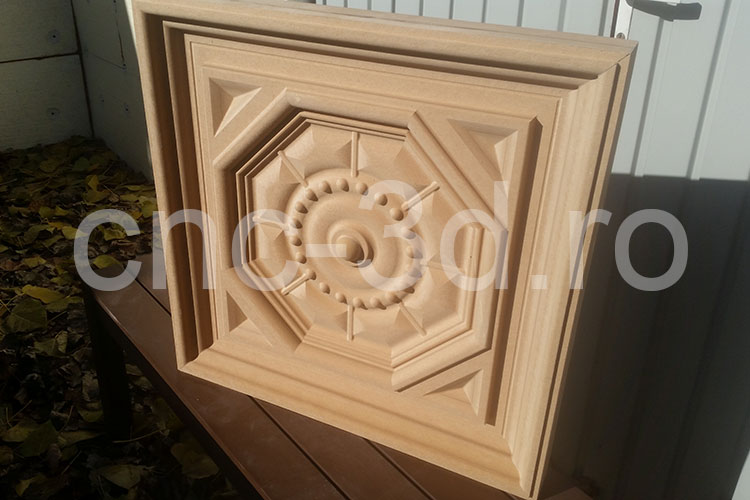

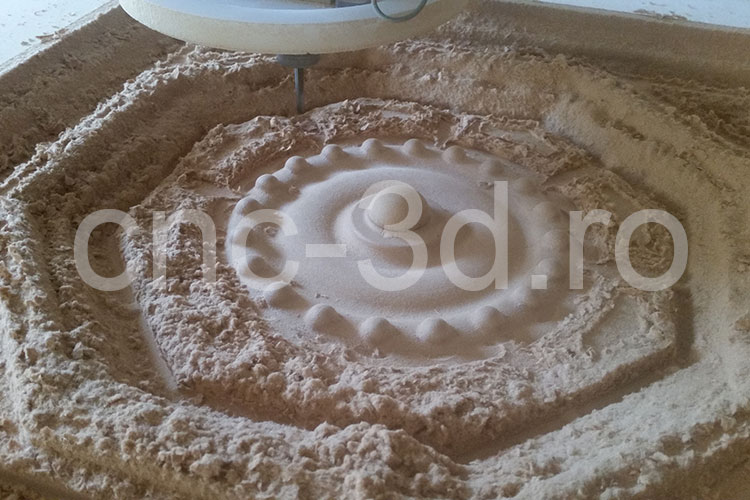

Modelare CAD 3D plus prelucrare prin frezare pe utilaj CNC cu 3 axe, a unei matrite compusa din placi de MDF lipite. Dimensiunile de gabarit ale matritei: 600 x 600 x 60 mm. Pentru o acuratete maxima, modelul CAD 3D a fost reproiectat folosind suprafete NURBS, plecand de la geometria mesh primita. Finisarea matritei s-a facut cu freza sferica 6 mm cu pas lateral variabil de 0.2- 0.4 mm pentru o rugozitate cat mai fina pe suprafetele finale, calitatea acestora rezultand direct din procesul de frezare.

Sumar video
